高い加工性能と作業性を追求した

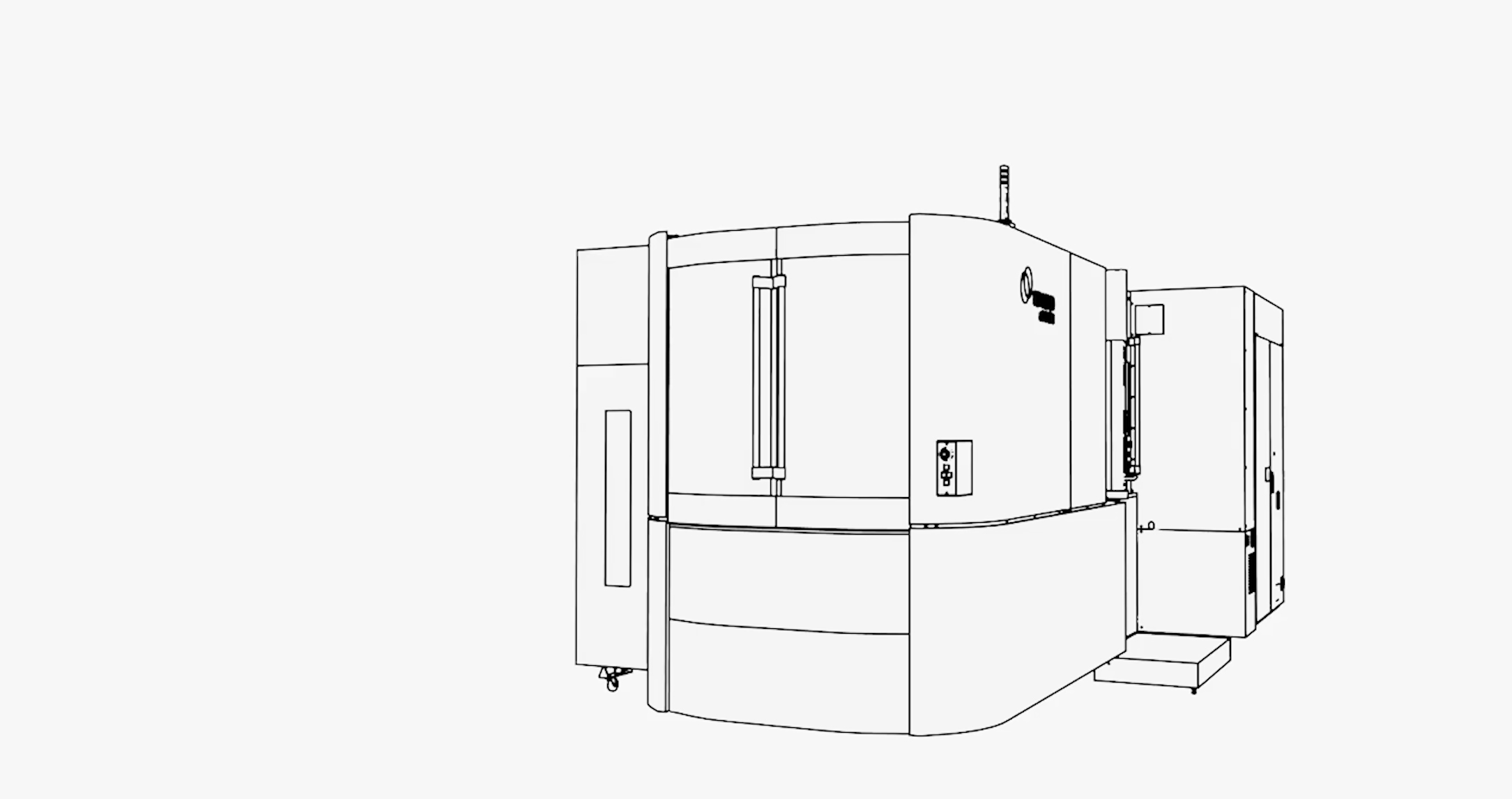

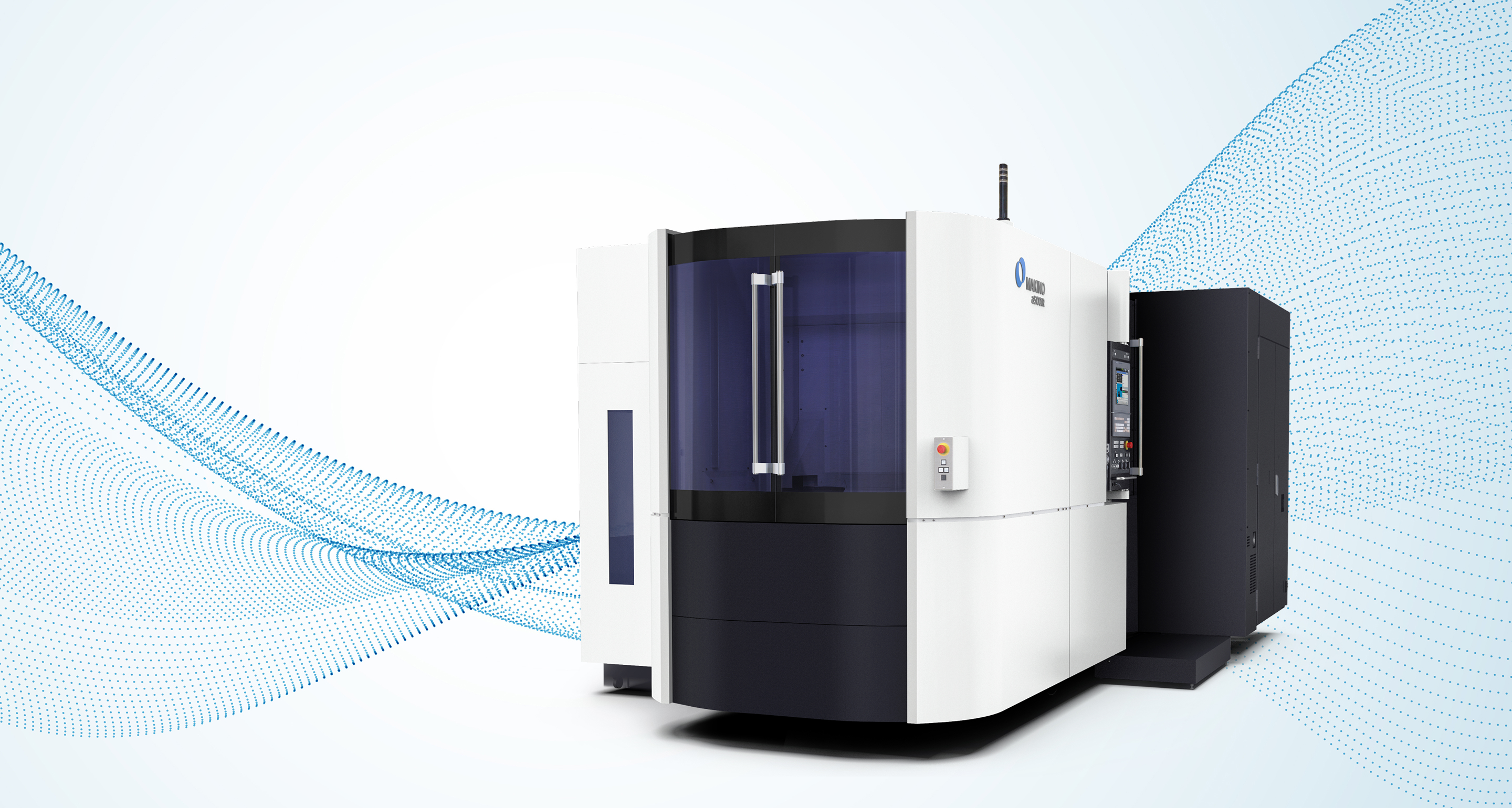

5軸制御横形マシニングセンタ
5軸加工での高い加工精度と俊敏性を追求し
マシニングセンタです。
パレットサイズ 500 × 500 mmで
Φ700（～Φ900）× 600 mmの大きなワークに対応でき、
省人化、工程集約を含め多方面の業種で
高能率な加工を実現します。
- ・ X×Y×Z : 900 x 750 x 800 mm
- ・ B/C : 290°/ 360°(連続)
- ・ パレット作業面の大きさ:500 x 500 mm
- ・ 最大ワーク寸法: Φ900 x 600 mm(条件付)
2:14
5軸加工による工程集約、
長時間の無人運転を実現
高い加工精度と俊敏性を実現する機械構造と重力の影響を受けにくいロータリーオンロータリー構造のテーブルを採用。
段取り時は水平での作業を可能とした構造で作業性を向上。
加工事例

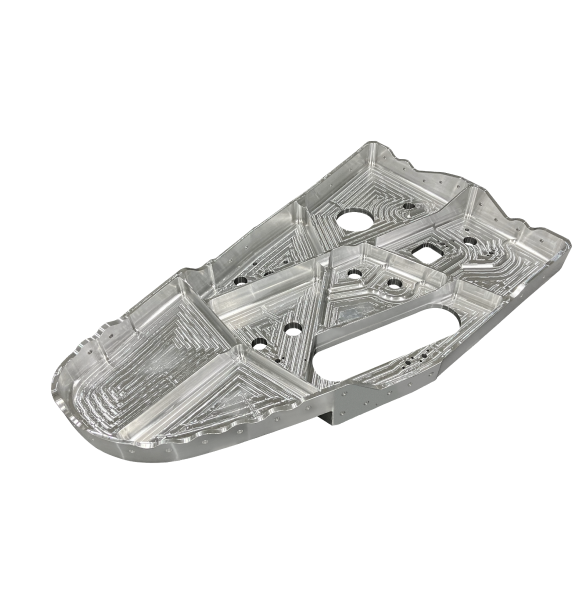

トラックリブ加工
新開発主軸によるA7075への高能率荒加工
データ
ワーク材質：A7075-T7351
ワークサイズ: 580 x 339 x 74 mm
加工時間：2時間

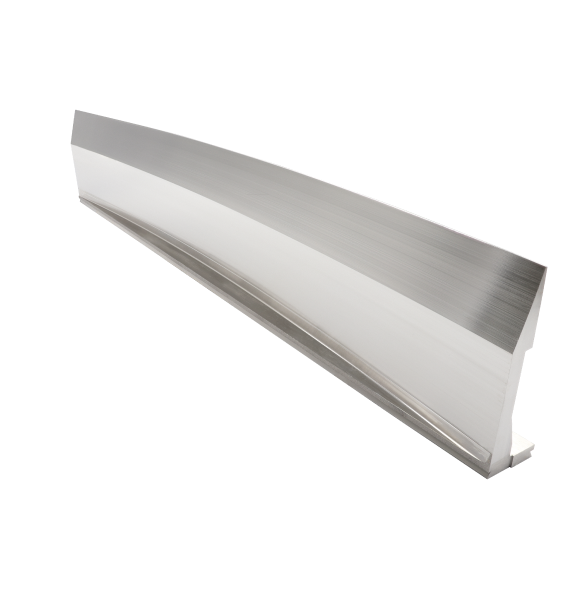

ハステロイ加工
ニッケル基合金への高効率荒加工で加工時間短縮
データ
ワーク材質：Hastelloy X
ワークサイズ:500 x 25 x 90 mm
加工時間:4時間2分

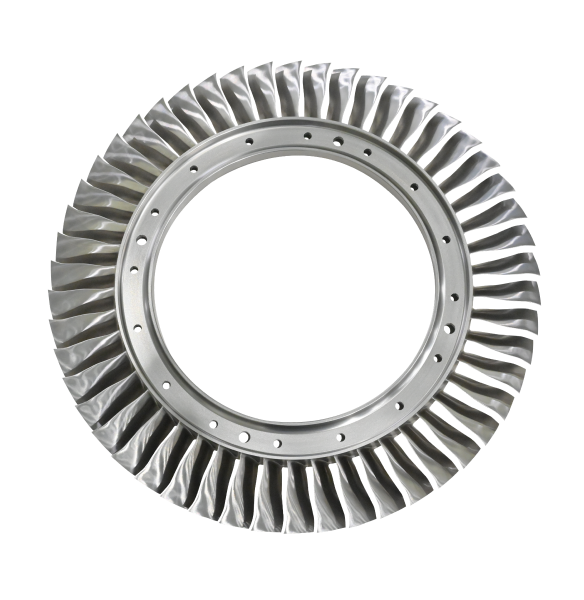

ブリスク加工
独自技術による高品位な翼面
データ
ワーク材質：Ti-6Al-2Sn-4Zr-6Mo
ワークサイズ: Φ608 x 34 mm
